У многих FPV пилотов бывали случаи, когда вовремя полетов подходят дети, подростки, да и взрослые нередко интересуются, что вы видите, просят посмотреть в FPV очки, в таких случаях неплохо иметь под рукой FPV монитор, который можно дать в руки и показать, что это такое FPV.
Я живу в небольшом городке, и несмотря на то, что я стараюсь не летать в людных местах, нередко дети услышав звук квадрокоптера прибегают из всей округи.
Уже довольно давно я задумался над покупкой FPV монитора, но тратить 60-100$ на монитор которым практически не будешь пользоваться как-то жалко, да и носить с собой 7 дюймовый монитор, который чаще всего не пригодится тоже не охота, после небольших поисков я нашел 4.3 дюймовый FPV монитор, еще и по самой низкой цене (как для такого устройства), такой маленький легкий монитор можно кинуть в сумку, где он будет спокойно ждать своего часа.
Основные характеристики
Диапазон частот: 5645 МГц ~ 5945 МГц
Каналы: 48
Размер экрана: 4,3"
Разрешение: 480×272
Соотношение сторон: 16:9
Яркость: 500cd/㎡ (Заявлено)
Формат видео: NTSC/PAL
Встроенный аккумулятор: 650 мАч (Заявлено)
Время работы: 2 часа (Заявлено)
Частотная сетка:
В коробке сам монитор, антенна и зарядка;
Зарядка типа USB -> DC 2.5*0.8;
Зарядка построена на неизвестном чипе без маркировки (Возможно какая-то вариация TP4056);
Обычная RP-SMA антенна;
Размеры корпуса 124*73*23мм
Первое, что бросается в глаза это расцарапанный экран
Меня поражают люди, которые сразу бегут писать отзыв продавцу, что товар б/у, экран весь в царапинах и тд.
Спокойно:) Это просто защитная плёнка;
На упаковке заявлено, что установлен АКБ на 650mAh, тогда как на самом деле установлен АКБ на 600mAh;
Все бы ничего, но после теста оказалось, что АКБ не дотягивает даже до 450mAh;
Ток заряда 400мА
В рабочем режиме, при напряжении 3.7V монитор потребляет ~500мА, таким образом учитывая небольшую ёмкость АКБ, монитор на родном АКБ едва ли проработает 50 мин. (в реальности еще меньше).
Первое включение:
Монитор показывает, вроде всё отлично, но случайным образом на долю секунды, вместо изображения проскакивает черный экран (но об этом позже).
Прежде чем приступать к тестовым полетам, неплохо было бы изучить внутренности:
Интересно, что практически всё готово для простого AV Mod.
Достаточно убрать индуктивность (А), что обесточит принимающий модуль, и на контакты (B, C) подать сигнал.
Не представляю, кому такое может понадобиться в мониторе 4.3", но такая возможность есть.

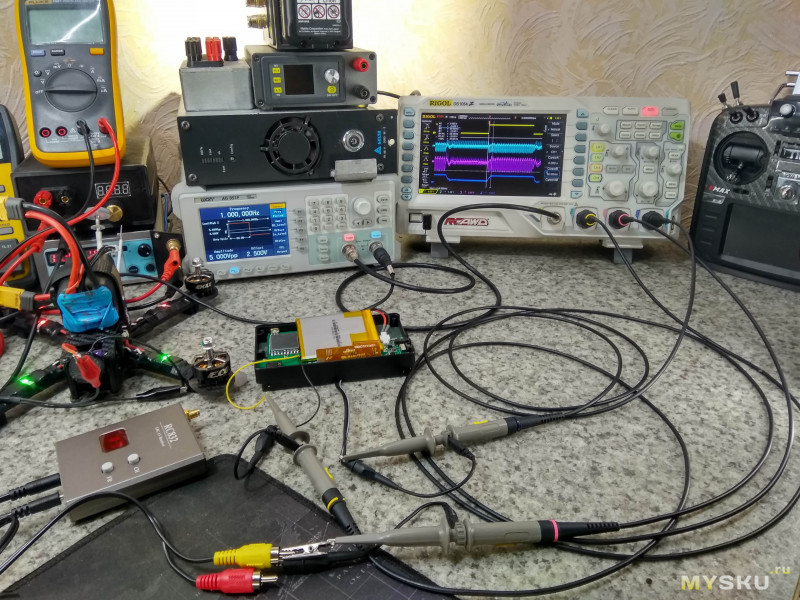

Дабы лучше объяснить каким образом я решил измерять задержку, пришлось нарисовать схему:)
Первый снимок показывает, что реакция на включение светодиода (Генератор->Светодиод>Камера->Передатчик->Приемник «AV Out») составляет ~4.2ms.
Второй снимок показывает, что скорость перехода от черного к белому (Чипсет->LCD) составляет ~45ms.
И полная задержка (Генератор->Светодиод->Камера>Передатчик->Приемник->Чипсет->LCD) составляет 50ms.
Также решил перепроверить с помощью фотографии:
Хотелось бы уже пойти полетать с этим монитором, но время работы на родном АКБ (30-40мин) совсем не радует, решено было делать модификацию, чтобы вместить внутрь АКБ большего размера.
На скорую руку смоделировал расширенную заднюю панель, куда спокойно вмещается этот АКБ и заранее предусмотрел места для двух магнитов 12*2мм.
После печати немного обработал и покрасил панель.
Еще одна модификация которую я решил сделать, это заменить RP-SMA разъём на SMA.
После этих модификаций, я считаю, что монитор готов и нужно как-то временно закрепить его на пульт управления, для тестов.
(Как оказалось позже, это была плохая идея)
Ссылка на модели для печати
Также там есть модель крышки без магнитов.
Теперь когда АКБ в мониторе держит больше 4х часов, разъём SMA, что дает возможность использовать нормальные антенны без переходников, и имеется крепление монитора к пульту управления, можно выехать в поле проверить, что в итоге получилось.
Первый полет сразу показал, почему разместить дешевый FPV монитор на пульте управления была плохая идея, рядом с антенной передатчика, учитывая, что в мониторе нет никакой экранировки, он ловит абсолютно всё помехи, уже в 30 метрах невидно ничего.
Второй тест показал, что если пульт управления хотя бы в метре от монитора, уже картинка нормальная, но на экране видно, что иногда проскакивает черный экран, причем он проскакивает независимо от качества сигнала, это очень не приятно, если для зрителя такого рода помехи не проблема, то для пилота это еще одна помеха.
Вывод:
В целом, после всех доработок, данный FPV монитор мне подходит, он может долго лежать в рюкзаке, и практически не занимает места, использовать его как временную замену FPV очкам или шлему не получиться, но для зрителей будет куда интереснее посмотреть, что вы видите.
Плюсы:
+Цена (я взял на распродаже за $16.51)
+Размер/вес
+Солнцезащитные шторки
Минусы:
-Ёмкость АКБ (Как следствие время работы)
-Иногда проскакивает черный экран (на доли секунды)
-Яркость (500cd/㎡ в экране точно нет, мой телефон в котором заявлено 450cd/㎡ светит ярче)
-Задержка 50ms
